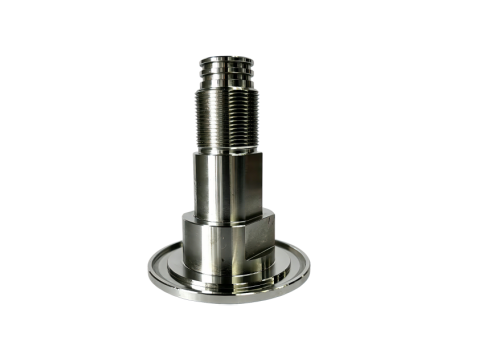

Aluminium-6061-Hebehülse

Name: Aluminum 6061 Lifting Sleeve
Brand: YF Zhichengjia
SKU: ZCJ-1825
Availability: InStock

Technische Beratung

1. Produktübersicht

Die Aluminium-6061-Hebehülse ist ein hochpräzises Strukturbauteil, das speziell für EV-Batteriepackungen entwickelt wurde. Als kritisches Lastaufnahmeteil übernimmt sie das Heben, Positionieren und Sichern der Batteriepackungen während Montage und Transport und gewährleistet zuverlässige Sicherheit und strukturelle Stabilität in der Großserienfertigung. Mit ihrer Hohlhülsenkonstruktion mit Bund, präzisem Kopfgewinde und hochpräzisen Passflächen erfüllt die Baugruppe strenge Maßtoleranz- und Sicherheitslastanforderungen und eignet sich ideal für die standardisierte Großserienfertigung von Batteriesystemen für Elektrofahrzeuge.

2. Fortschrittliches Fertigungsverfahren

Anstelle des herkömmlichen vollständigen CNC-Fräsverfahrens setzt unsere Aluminium-6061-Hebehülse auf eine optimierte kombinierte Fertigungslösung: Kaltstauchen + minimale Nachbearbeitung. Diese Verfahrensinnovation bringt Präzision, Strukturintegrität und Kosteneffizienz perfekt in Einklang und bietet eine ausgereifte, zuverlässige Lösung für die kostengünstige Serienfertigung hochfester Präzisions-Verbindungselemente.

2.1 Kaltstauch-Zuschnitt: Die Hochdruck-Kaltstauchtechnik formt den einteiligen Rohteil in einem einzigen Arbeitsgang. Das Verfahren liefert kurze Taktzeiten und hervorragende Gleichmäßigkeit bei einer Materialausnutzung von bis zu 98 %. Es beseitigt weitgehend den bei der traditionellen Stangenmaterial-Zerspanung üblichen Materialabfall und erreicht nahezu keinen Materialverlust.

2.2 Minimale Präzisionsbearbeitung: Nur kritische Funktionsbereiche – das präzise Kopfgewinde und die Anlage- und Passflächen – werden begrenzt CNC-feinbearbeitet. Das sichert maßgenaue Montage, gleichbleibende Planheit und präzisen Gewindeeingriff und erfüllt damit die Hochpräzisions-Montageanforderungen für EV-Batteriepackungen vollständig.

3. Kernleistung & nachgewiesene Vorteile

3.1 Höhere Strukturfestigkeit & verbesserte Sicherheit

Die herkömmliche vollständige CNC-Bearbeitung trennt den inneren Faserverlauf des Aluminiums und schafft strukturelle Schwachstellen, die unter Dauer-Hebelasten und zyklischer Ermüdung zu Spannungsbrüchen neigen. Beim Kaltstauchen hingegen wird das Metall durch Hochdruck-Plastikverformung geformt, wodurch der Faserverlauf entlang des Bundes und der zylindrischen Struktur des Produkts durchgehend und ununterbrochen erhalten bleibt. Durch professionelle Zugversuche bestätigt, bietet unsere kaltgestauchte Aluminium-6061-Hebehülse eine höhere Spannungsbruchfestigkeit als vollständig CNC-gefertigte Vergleichsteile und verbessert den Sicherheitsabstand beim Heben von Batteriepackungen erheblich.

3.2 Höhere Produktionseffizienz & stabile Lieferfähigkeit

Das herkömmliche vollständige CNC-Verfahren benötigt rund 20 Minuten für ein einzelnes Teil. Mit unserem aufgewerteten kombinierten Verfahren ist die Kaltstauch-Rohformung in Sekunden abgeschlossen, und die Gesamttaktzeit – einschließlich minimaler Feinbearbeitung – bleibt unter 4 Minuten pro Stück. Ohne zusätzliche Investitionen in Anlagen oder Fläche steigt die Tagesleistung einer Produktionslinie von 60 auf 300 Stück und erreicht die fünffache ursprüngliche Produktionskapazität und unterstützt damit die Großserienfertigung sowie stabile Lieferanforderungen vollständig.

3.3 Deutliche Kostenreduzierung

Dank extrem hoher Materialausnutzung und optimierter Taktzeit sanken die Stückkosten von 50 RMB auf 20 RMB, was einer Kostenreduzierung von 60 % pro Stück entspricht. Dies senkt die gesamten BOM-Kosten der Kunden für Batteriepack-Baugruppen wirksam und passt perfekt zu den Kostenzielen der industriellen Großserienfertigung.

4. Kernnutzen des Produkts

Durch Verfahrensinnovation erzielt die Aluminium-6061-Hebehülse drei zentrale Verbesserungen: höhere Strukturfestigkeit, deutlich gesteigerte Produktionseffizienz und stark reduzierte Fertigungskosten. Sie behebt die inhärenten Nachteile der traditionellen CNC-Bearbeitung – hohe Kosten, geringe Effizienz und uneinheitliche Strukturleistung – und erfüllt zugleich die strengen Maß- und Sicherheitsvorgaben der New-Energy-Branche. Damit ist sie die optimale Aufwertungslösung für Hebekomponenten von EV-Batteriepackungen.

5. Anwendungsszenarien

Sie ist breit einsetzbar für verschiedene Antriebsbatteriepackungen von Fahrzeugen mit neuer Energie und wird vor allem für die Serienmontage, das Heben und den Transport sowie die strukturelle Befestigung von Batteriepackungen verwendet. Das Produkt erfüllt die Anforderungen an Heben und Montagebefestigung unterschiedlichster Antriebsbatterie-Designs vollständig.
