Von reinem CNC zu Kaltmassivumformung: Eine Fallstudie zur K

Erscheinungsdatum：2026-06-02 15:02

Zusammenfassung：Der Hybridprozess aus Kaltmassivumformung (für den Rohling) plus minimaler CNC-Bearbeitung (für präzise Passflächen) ist ein bewährter Kostensenker, Zeitsparer und Festigkeitsverstärker. Wir haben dies erfolgreich auf die Aluminiumlegi

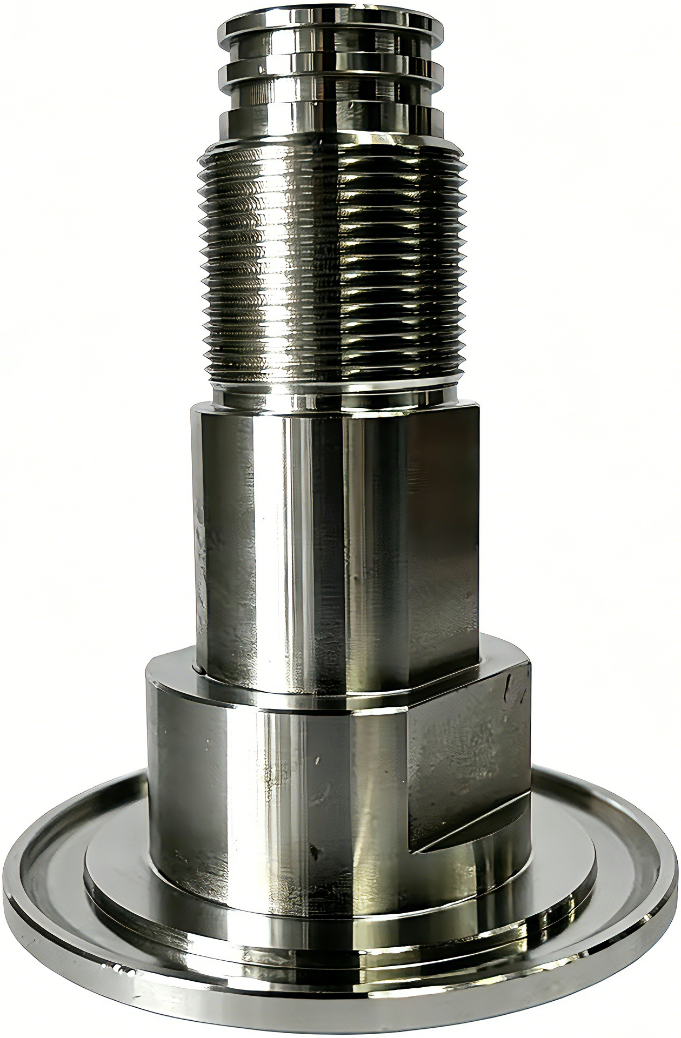

Abbildung 1: Die fertige Hebehülse aus der Aluminiumlegierung 6061. Sie erfordert präzise Gewinde und eine glatte obere Passfläche.

Jeder Ingenieur in der Lieferkette von EV-Batteriepacks kennt den Druck: Bauteile müssen strenge Toleranzen einhalten, rigorose Sicherheitsvorgaben erfüllen, riesige Stückzahlen bewältigen und – was entscheidend ist – die Kosten senken.

Ich habe kürzlich eine detaillierte Kostenanalyse für eine zentrale Hebehülse (verwendet zum Anheben und Sichern von Batteriepacks während der Montage) durchgeführt. Dies ist ein klassischer Fall eines „überkonstruierten“ Teils. Die herkömmliche Methode umfasste die reine CNC-Bearbeitung aus massivem 6061-Aluminiumstabmaterial. Obwohl funktional, war das Verfahren langsam, erzeugte erheblichen Materialverschnitt und hatte naturgemäß einen hohen Preis – unsere Kosten pro Teil lagen bei etwa 50 RMB (ca. 7 USD).

Da eine einzige Produktionslinie Tausende dieser Teile benötigt, summieren sich diese Kosten rasch.

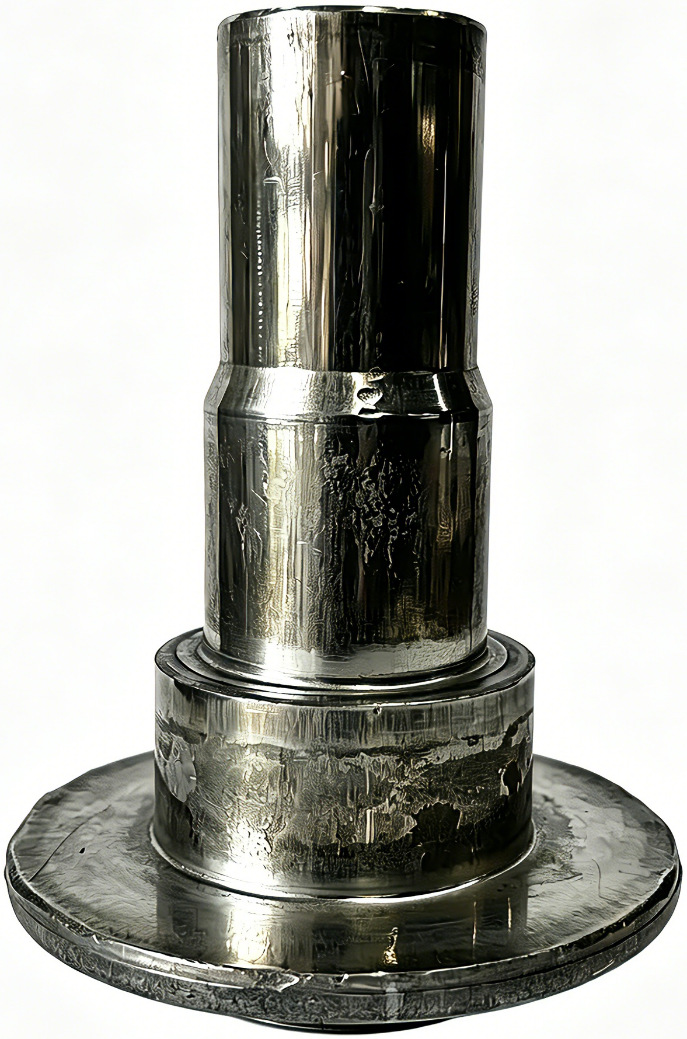

Abbildung 2: Der kaltgeformte Rohling. Nahezu endkonturnahe Form mit minimalem Nachbearbeitungsbedarf. Keine Späne, kein Materialverschwendung.

Daher haben wir uns seine Geometrie noch einmal genau angesehen. Es handelt sich um eine Hohlhülse mit einem Flansch – eine Form, die wie geschaffen ist für die Kaltmassivumformung (Kaltfließpressen). Anstatt 50 % des Metalls aus einem massiven Stab herauszuschneiden, sind wir auf einen hybriden Prozess umgestiegen: Kaltmassivumformung + sekundäre Bearbeitung.

Der Arbeitsablauf ist unkompliziert:

Rohlingsherstellung: Einsatz der Kaltmassivumformung zur Herstellung der Grundform (siehe Abbildung 2). Das Verfahren ist unglaublich schnell, bietet eine hohe Wiederholgenauigkeit und erreicht fast 98 % Materialausnutzung.
Endbearbeitung: Auf diesem Rohling benötigen wir nur noch wenige schnelle CNC-Operationen, um die oberen Gewinde zu schneiden und die Sitzfläche zu bearbeiten (siehe Abbildung 1).

Die tatsächlichen Auswirkungen auf das Betriebsergebnis

Der Kostenunterschied ist frappierend. Die gesamten Prozesskosten liegen nun bei etwa 20 RMB pro Teil (unter 3 USD). Das ist eine Einsparung von 30 RMB bei jeder einzelnen Hebehülse.

Aber die Einsparungen gehen über die reinen Kosten hinaus.

Effizienz: 5-fach schnellere Produktionsgeschwindigkeit

Beim alten reinen CNC-Weg dauerte jedes Teil 20 Minuten. Jetzt wird der Rohling durch die Kaltmassivumformung in wenigen Sekunden geformt. Selbst wenn man die vereinfachte CNC-Nachbearbeitung hinzufügt, liegt die gesamte Zykluszeit unter 4 Minuten.

Was bedeutet das für die tatsächliche Produktion? Eine einzige Linie kann jetzt über 300 Teile pro Tag ausstoßen, verglichen mit den vorherigen 60. Das ist eine Steigerung der Ausgabe um das Fünffache – ohne zusätzliche Ausrüstung oder Hallenfläche.

Der unerwartete Bonus: Strukturelle Integrität

Wenn Sie einen Hebepunkt für ein Batteriepack herstellen, ist Festigkeit nicht verhandelbar.

Die reine CNC-Bearbeitung direkt aus dem 6061-Stabmaterial schneidet durch den internen Faserverlauf des Aluminiums. Ein unterbrochener Faserverlauf kann Schwachstellen erzeugen – insbesondere bei wiederholter Belastung oder schwerem Hebebetrieb.

Die Kaltmassivumformung macht genau das Gegenteil. Sie formt das Metall unter hohem Druck und zwingt den Faserverlauf dazu, der Geometrie des Teils zu folgen. Der Faserverlauf bleibt kontinuierlich und ununterbrochen und umschließt den Flansch, den Körper und die Sechskantflächen (siehe Abbildung 3).

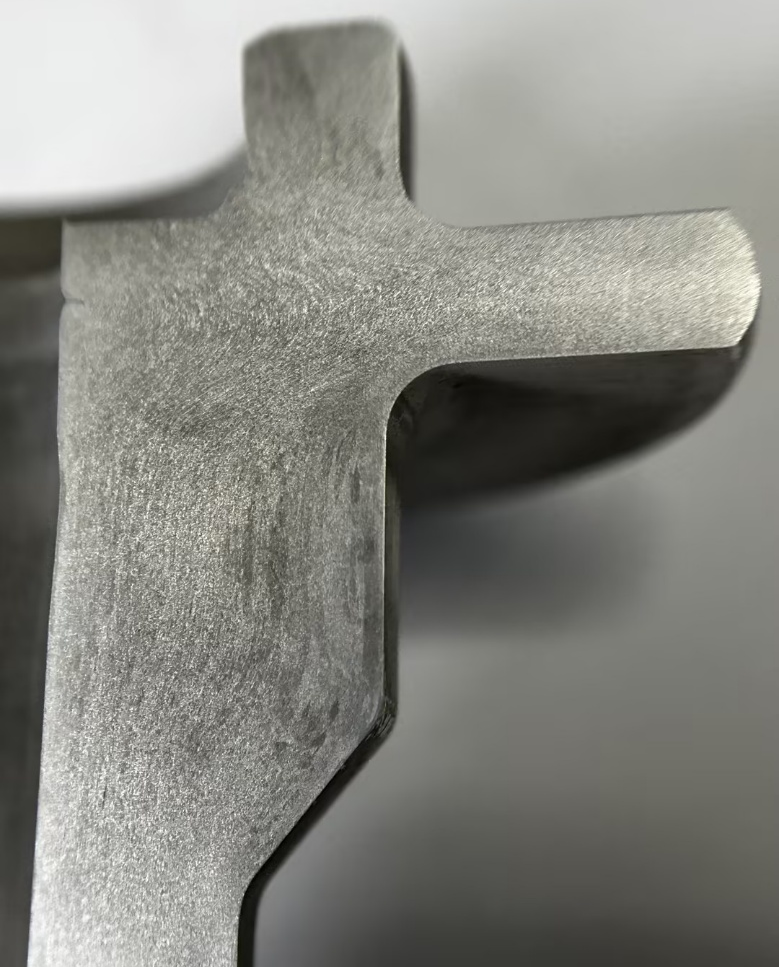

Abbildung 3: Ununterbrochener Faserverlauf führt zu höherer struktureller Festigkeit.

In unseren Zugtests zeigte die kaltgeformte Version eine überlegene Widerstandsfähigkeit gegen Spannungsrisse im Vergleich zur reinen CNC-Version. Für einen kritischen Hebepunkt an einem schweren EV-Batteriepack ist dies nicht nur ein Bonus – es ist ein Sicherheitsmerkmal.

Fazit: Die kaltgeformte Hülse ist billiger, schneller herzustellen und stärker.

Ein Hinweis für Konstrukteure

Wenn Sie Hebepunkte für Batteriepacks, Halterungen oder ähnliche mechanische Verbindungselemente konstruieren oder beschaffen, hören Sie auf, standardmäßig ohne weiteres Nachdenken auf „CNC“ zu setzen.

Der Hybridprozess aus Kaltmassivumformung (für den Rohling) plus minimaler CNC-Bearbeitung (für präzise Passflächen) ist ein bewährter Kostensenker, Zeitsparer und Festigkeitsverstärker. Wir haben dies erfolgreich auf die Aluminiumlegierung 6061 angewendet und liefern sicherere, robustere Teile bei gleichzeitiger drastischer Senkung der Stücklistenkosten.
