ZT68 Aluminiumschrauben: Lösen von Korrosion und Gewichtszun

In zukunftsweisenden Fertigungsbereichen wie Neofahrzeugen (NEVs), verkörperter KI (Embodied AI), emissionsarmen Luftfahrzeugen (Low-Altitude Economy) und Hochleistungs-KI-Servern reißt das Spannungsfeld zwischen „Leichtbau“ und „hoher Festigkeit“ nie ab. Mit dem großflächigen Einsatz von Leichtbaustrukturen aus Magnesium-Aluminium-Legierungen und Kohlenstofffasern (CFK) stoßen traditionelle Stahl-Verbindungselemente in modernen Mischbauweisen zunehmend an unüberwindbare technische Grenzen.

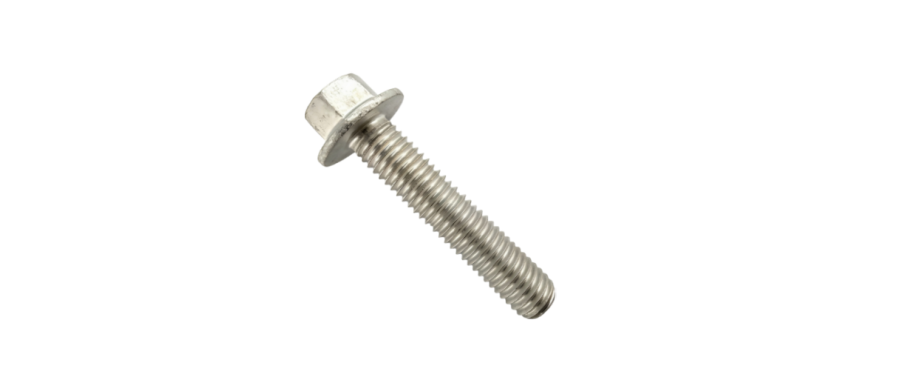

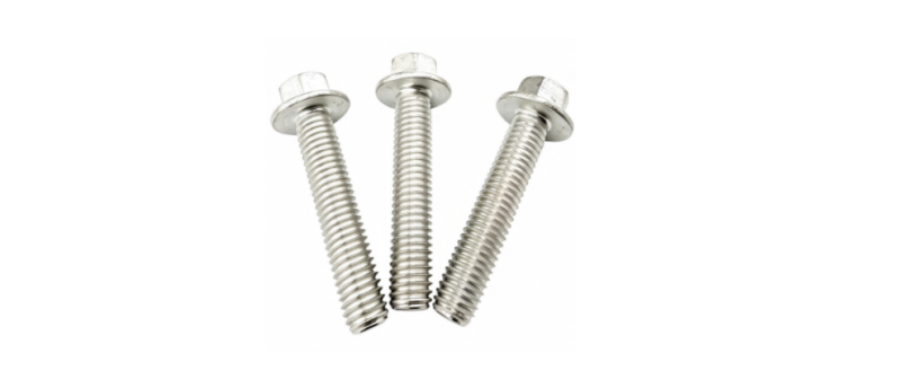

Als Innovationsführer im Bereich der Präzisionsverbindungselemente bringt YF ZCJ (Yingfeng Zhichengjia) seine über 20-jährige Entwicklungs- und Fertigungserfahrung sowie strenge Automobilstandards ein, um ein strategisches Kernprodukt vorzustellen: Die hochfeste Aluminiumlegierungsschraube ZT68. Mit einer Zugfestigkeit von bis zu 630 MPa – die damit direkt in den Bereich von Stahlverbindungen vorstößt – bricht dieses Produkt mit traditionellen Konstruktionsregeln und bietet eine hocheffiziente Leichtbau-Gesamtlösung aus einer Hand.

01. Kernprobleme traditioneller Mischbau-Verbindungen

Bei der Montage moderner Multimaterial-Karosserien oder heterogener Strukturen führen herkömmliche Kohlenstoffstahlschrauben häufig zu folgenden technischen Engpässen:

• Gefahr von Kontaktkorrosion (galvanische Korrosion): Zwischen Stahl und Aluminium/Magnesium besteht eine erhebliche Potenzialdifferenz. In feuchten oder salznebelhaltigen Umgebungen führt dies zu schwerer galvanischer Korrosion, die den Grundwerkstoff zersetzt und zum Versagen der Verbindung führen kann.

• Konstruktive Redundanz und Bauraumeinschränkung: Da die Steifigkeit von Stahl weit über der von Aluminium/Magnesium-Bauteilen liegt, erfordern traditionelle Konstruktionen extrem lange Einschraubtiefen (oft $> 2\text{–}3d$, wobei $d$ für den Nenndurchmesser steht), um ein Ausreißen des Muttergewindes zu verhindern. Dies schränkt den Gestaltungsspielraum bei dünnwandigen Gehäusen und Leichtbaustrukturen massiv ein.

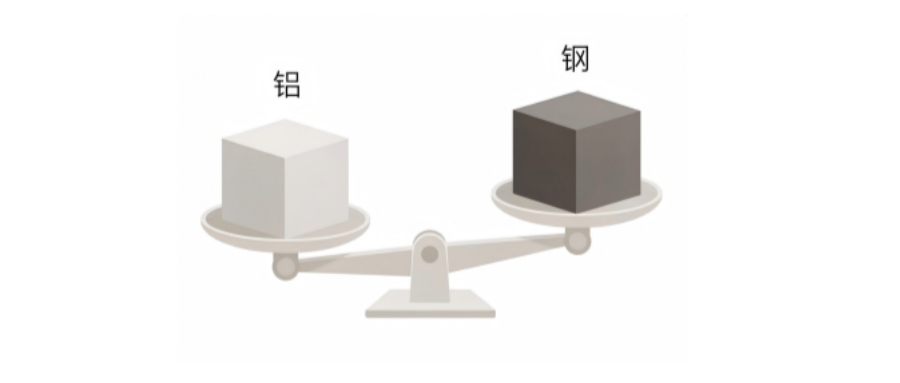

• „Effektive Gewichtsuntergrabung“: Das hohe Eigengewicht von Stahlverbindungselementen kompensiert bei hoher Stückzahl teilweise die mühsam gewonnenen Leichtbau-Vorteile der Aluminium- und Magnesium-Druckgusskomponenten.

02. Technologische Kernvorteile der ZT68-Aluminiumschraube

Um diese Schwachstellen gezielt zu beheben, hat YF ZCJ auf Basis der Volkswagen-Norm VW 60469 eine tiefgreifende Eigenentwicklung und Prozessinnovation durchgeführt. Das Ergebnis ist die hochfeste Aluminiumschraube ZT68, die extreme Festigkeit mit exzellenter Korrosionsbeständigkeit vereint.

1. Zugfestigkeit der 630-MPa-Klasse: Auf Augenhöhe mit Stahl

Während die Zugfestigkeit herkömmlicher Aluminiumschrauben der Legierung 6056 meist auf etwa 420 MPa limitiert ist, erreicht die ZT68 durch optimierte Wärmebehandlungs- und Lösungsglühprozesse eine stabile Zugfestigkeit von rund 630 MPa und eine Streckgrenze von ca. 500 MPa. Damit gelingt der vollwertige Ersatz von Stahl durch Aluminium in hochbelasteten Strukturen.

2. Natürliche Immunität gegen galvanische Korrosion

Da die ZT68-Schraube aus einem hochfesten Aluminium-Basismaterial gefertigt ist, besitzt sie das gleiche elektrochemische Potenzial wie Aluminiumbauteile und ein sehr ähnliches Potenzial wie Magnesiumkomponenten. Dadurch wird die Ursache für Kontaktkorrosion physikalisch eliminiert. Die Verbindung bleibt selbst unter extremen Bedingungen (erfüllt IP68-Anforderungen) und langfristigem Salznebeleinfluss absolut sicher.

3. Kurze Einschraubtiefe: Maximale Bauraumoptimierung

Dank der perfekten Materialabstimmung und optimierten Anzieheigenschaften sinkt die erforderliche Einschraubtiefe der ZT68 bei der Montage in Magnesium-/Aluminiumkomponenten auf lediglich 1,3–1,5d. Im Vergleich zu den $> 2\text{–}3d$ von Stahlschrauben lässt sich die Gewindebohrungstiefe drastisch reduzieren – ein technologischer Durchbruch für schlankere und kompaktere Designs von Batteriegehäusen (Battery Packs), E-Antriebsgehäusen und Fahrwerksteilen.

4. Überragende thermische Beständigkeit

Unter realen Betriebsbedingungen führen Temperaturschwankungen oft zu einem Abfall der Materialeigenschaften. Nach einer langfristigen thermischen Belastung bei 150 °C behält die ZT68 eine Warmzugfestigkeit von beeindruckenden 95,58 % – 97,16 % bei, während die Härte stabil bei 187–204 HV verbleibt. Diese thermische Stabilität prädestiniert sie für den Einsatz in thermisch hochbeanspruchten Umgebungen wie EV-Antriebssträngen und Hochleistungsservern.

5. Innovatives „Walzen nach dem Wärmebehandeln“ für maximale Ermüdungsfestigkeit

Im Gegensatz zum konventionellen Verfahren (Gewindewalzen vor der Wärmebehandlung) setzt YF ZCJ konsequent auf das Präzisionsgewindewalzen nach dem vollständigen Wärmebehandlungsprozess. Durch das Hochdruckwalzen wird eine ca. 200 μm tiefe Druckeigenspannungsschicht im Gewindegrund erzeugt. Dies steigert die Dauerfestigkeit der Schraube massiv, eliminiert den Kerbeffekt und garantiert eine fehlerfreie Auslieferung ohne Gewindebeschädigungen („Null-Zahnfehler“).

03. Value Proposition: Fokus auf TCO-Lieferkettenoptimierung

Im Management von Verbindungselement-Lieferketten zeigt sich oft der klassische „Eisberg-Effekt“:

• 15 % sichtbare Kosten: Der reine Einkaufspreis des Verbindungselements.

• 85 % versteckte Kosten: Aufwendungen für gemeinsame Vorentwicklung, Validierungstests, Nacharbeit bei Montagefehlern, Logistikausfälle und die gravierendsten Kosten im Bereich von Gewährleistung und Reklamationen.

YF ZCJ verfolgt konsequent die Kundenwertphilosophie „Total Cost Optimization (TCO)“ und „Speed-Response“. Wir liefern nicht nur ein Produkt, sondern eine umfassende technische Lösung über den gesamten Lebenszyklus:

• Early Design Involvement (DFM): Unsere Expertenteams klinken sich bereits in der Konzeptphase des Kunden ein und unterstützen durch 2D/3D-Konstruktionssimulationen, was die Entwicklungszeit um über 30 % verkürzt.

• Wirtschaftlicher Ersatz durch Kaltumformung: Dank über 20 Jahren Konstruktionserfahrung und hochmodernen Mehrstufen-Kaltpressen können wir komplexe Aluminium-Verbindungselemente, die bisher teuer per CNC-Zerspanung gefertigt werden mussten, im hocheffizienten Kaltumformverfahren in Großserie herstellen. Das eröffnet unseren Kunden ein Kostensenkungspotenzial von über 20 %.

• Express-Prototypenfertigung: Durch die vollständig geschlossene Inhouse-Prozesskette können Testmuster im schnellsten Fall innerhalb von 1 Tag geliefert werden.

04. 23 Jahre Expertise in Präzisionsverbindungen, globale Liefersicherheit

Seit der Gründung im Jahr 2003 blickt YF ZCJ Precision Hardware auf über zwei Jahrzehnte technologischer Evolution zurück. Mit mittlerweile vier modernen Produktionsstandorten weltweit (Shenzhen, Pingshan, Xiangyang und Indonesien) und einer monatlichen Kapazität von 500 Millionen Stück garantieren wir eine globale und krisenfeste Lieferfähigkeit.

Unser Unternehmen ist lückenlos nach allen relevanten Automobil- und Industriestandards zertifiziert: IATF 16949, ISO 9001, ISO 14001, ISO 45001 und IECQ QC 080000. Auf Basis dieses kompromisslosen Qualitätsmanagements beliefern wir bereits die globalen TOP 5 Marken für Elektrofahrzeuge (NEV), führende Smartphone-Hersteller sowie über 100 namhafte Industriekunden weltweit.

Ob im extremen Leichtbau von Elektrofahrzeugen und der Drohnentechnologie (Low-Altitude Economy) oder bei den ultra-zuverlässigen Anforderungen von humanoiden Robotern und KI-Servern – die hochfeste Aluminiumlegierungsschraube ZT68 von YF ZCJ ist die rationale Wahl, um Ihre System-Gesamtkosten (TCO) zu optimieren und bestehende Verbindungsgrenzen zu durchbrechen.

Mehr als nur eine Verbindung – ein technologischer Sprung. Wir laden Entwicklungsingenieure und Einkäufer herzlich ein, unsere Produktionsstätten zu besuchen. Gerne stellen wir Ihnen den vollständigen Prüfbericht der ZT68 sowie maßgeschneiderte Muster für Ihre Validierung zur Verfügung.
